Дата начала изготовления 01.09.2020 (Алексей Г.)

05.09.20 Подготовлен комплект червячных пар, упорные и радиальные игольчатые подшипники, шаговые двигатели.

20.09.20 Изготовлены валы для осей RA и DEC, изготовлены фрикционные фланцы с посадкой под шестерни и запрессованы на горячую на валы. Установлены внутренние кольца роликовых подшипников. Изготовлены корпуса RA и DEC, установлены внешние обоймы подшипников в корпуса RA и DEC.

06.10.20 Изготовлены опоры полярного корпуса.

08.10.20 Изготовлено поворотное основание опор полярного корпуса. Предварительно собрана вилка.

10.10.20 Изготовлено основание монтировки с бронзовым упором установки азимута. Изготовлены винты AZ. Основание монтировки с посадочным местом под колонну 150мм.

11.10.20 Изготовлены упорные кольца корпусов червячных винтов. Изготовлены бронзовые стаканы для шариков диаметром 8мм от шарикоподшипника и запрессованы в кольца. Установлены винты регулировки подъёма корпуса червячного винта

12.10.20 Изготовлены корпуса червячных винтов Ra и Dec

13.10.20 Потихоньку детали набираются, осталось несколько деталей и начну грунтовать.

14.10.20 Изготовлена площадка-адаптер корпуса полярной оси.

15.10.20 Изготовлен адаптер корпуса Dec с посадочным пояском под фланец полярной оси.

17.10.20 Изготовлены стопорные гайки фрикционов Ra и Dec, нарезана резьба под гайки на валах осей.

19.10.20 Изготовлены шкалы Ra и Dec.

22.10.20 Изготовлены кольца защитных стекол, защитные стекла и установлены шкалы.

25.10.20 Изготовлен винт установки широты и опорная планка винта. Винт получился длинноват для широт от 50 и выше град. У нас 56 , можно будет укоротить под любую широту.

25.10.20 Начал предварительную сборку. Перед грунтовкой надо всё собрать, отрегулировать положение червяков, притереть пары, в общем полностью проверить в работе, потом опять всё разобрать. Положение червяков уже не собьется ,проверено на предыдущей монтировке, винты после регулировки червяков зафиксирую парафином или лучше краской. На осях пока стоят заглушки для работы в центрах, сниму когда уже точно не понадобятся.

29.10.20 Изготовлена площадка ЛХ Vixen + Losmandy

31.10.20 Изготовлены противовесы 2 х 5кг Изготовлена штанга противовесов 30 см.

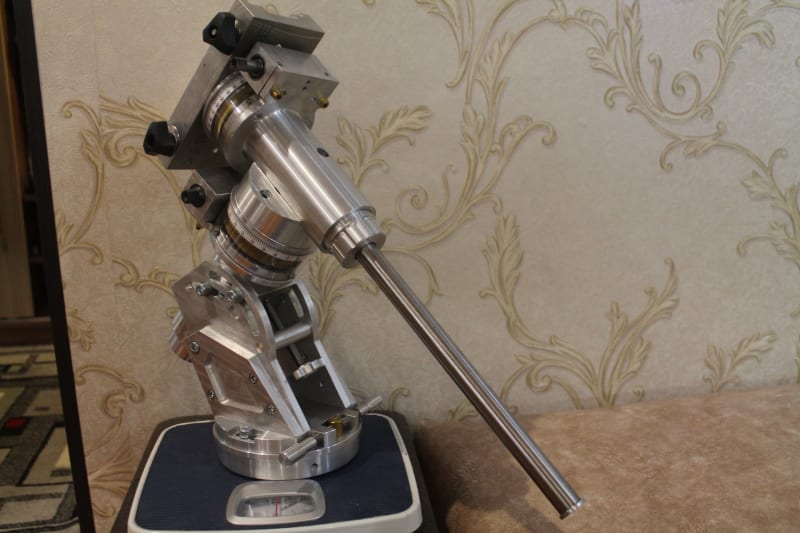

01.11.20 Измерил массу монтировки. Получилось около 12 кг без противовесов и двигателей.

04.11.20 Изготовлены кронштейны для двигателей

05.11.20 Изготовлены установочные винты корпуса червяка RA с пружинами. Изготовлен толкатель корпуса с пружиной. Установлен регулировочный винт толкателя.

06.11.20 Выставил положение червяка Ra относительно шестерни по индикатору.

07.11.20 Начал притирку червячной пары Ra

07.11.20 Изготовлены установочные винты корпуса червяка Dec с пружинами. Установлен толкатель корпуса с пружиной. Установлен регулировочный винт толкателя. Притираю червячную пару Dec.

08.11.20 Собираю плату управления.

13.11.20 Делаю корпус для блока управления. 14.10.20 Корпус готов, начинаю грунтовать.

15.11.20 Загрунтованы все детали. Начинаю покраску. Микроконтроллер уже на почте, завтра заберу.

25.11.20 Окончательно собрал плату, удалось максимально поднять скорость до 1300. Дальше уже не хватает напряжения на драйверах, максимальное напряжение DC-DC преобразователя на плате 24V. Для охлаждения преобразователя и драйверов дополнительно поставлю куллер в крышку корпуса. 26.11.20 Собрал корпус , установил куллер.

27.11.20 Монтировка полностью собрана, в выходные сделаю адаптер для искателя полюса и упаковку

29.11.20 Упаковка готова 500х500х200мм. Вся монтировка с противовесами уместилась в одной коробке. Отличный вариант для багажника автомобиля для выездов.

08.12.20 Монтировка отправлена.

Тренога для МТ-90. Дата начала изготовления 01.02.2021 (Алексей Г.)

22.02.21 Изготовил площадку треноги, расточил стаканы под горячую запрессовку труб.

28.02.21 Запрессовал стаканы и наконечники, сделал регулируемые опоры с резьбой М26

08.03.21 Тренога готова. При установке головы монтировки открутить гайку М12 на верхней стороне площадки.

Тренога отправлена ТК КИТ
