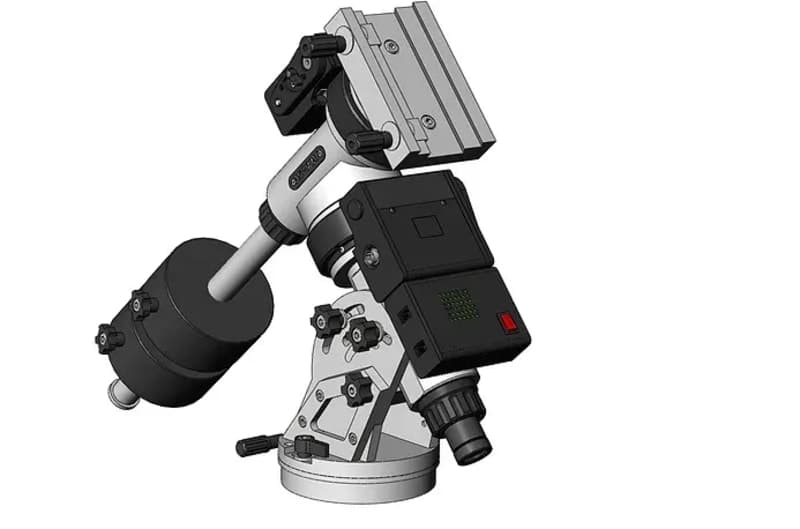

Червячные монтировки EQ-AZ MT-90М

Новая версия монтировки МТ-90

140 000 ₽

Модернизированная версия с улучшенными характеристиками
и увеличенной грузоподъемностью.

Новый дизайн пластиковых защитных корпусов червячных пар
и блока управления.

Новые шлифованные червячные винты, изготовленные на высокоточном
резьбошлифовальном оборудовании и червячные шестерни,
изготовленные на ЧПУ.

Новые удобные флажки-фиксаторы азимута
и винты с ручками-барашками для  фиксации широты.

Новый механизм отвода и фиксации червячного винта.

Новая система управления монтировкой на базе платы OnStepX
с пультом управления и базой данных объектов,  совместима с Asiair !

Анодированые корпуса монтировки.

Характеристики

Грузоподъёмность не менее 20 кг
Масса без противовесов 15 кг
Диаметр штанги противовесов 28 мм
Диаметр червячного колеса Ra и Dec 90 мм
Система управления OnStepX (не включена в стоимость)
Материал червячных шестерён бронза
Материал червячного винта сталь 40X или высокопрочный алюминиевый сплав В95Т (термообработка + резьбошлифовка)
Периодическая ошибка не более +/- 6 " (плавная синусоида легко исправляется гидированием до 0,5")
Общее передаточное число Ra и Dec 450 (для прошивки OnStepX)
Подпружиненные корпуса червяков оси Ra и DEC
Диаметр оси RA и Dec 40 мм
Диаметр корпусов RA и Dec 70 мм
Шаговые двигатели Nema-17

3D модели

Model Thumbnail

Нажмите, чтобы загрузить интерактивную 3D модель

Галерея

МТ-90М Рубиновая версия

МТ-90М Рубиновая версия

МТ-90М Фиксатор ЧП

МТ-90М Фиксатор ЧП

Доработанный узел фиксации/разблокировки червячной пары

Изолон

Изолон

шаблон для вкладыша

Сборочный чертёж

Сборочный чертёж
