Добрый день. Получилось хорошо, нравится. Андрей уточните, как понимаю Вы учли распределение нагрузок в конструкции? Скажите, между шпангоутом ГЗ и следующим запроектирована алюмелевая труба, так как и в передней части трубы?

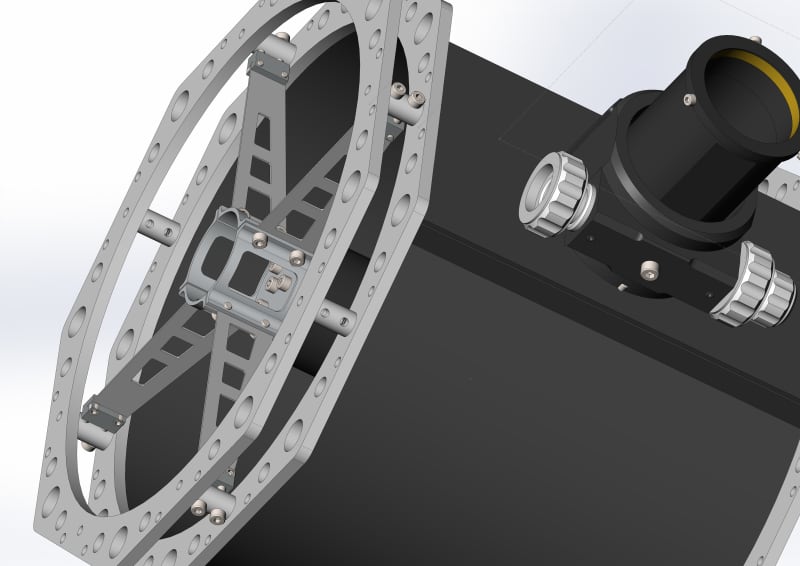

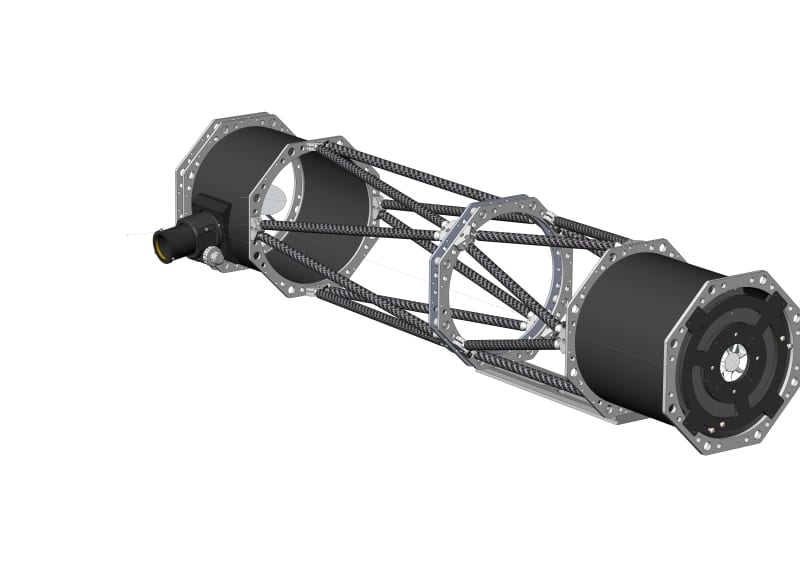

Добрый вечер, да центр тяжести приходится на ластопластину, по краям межу крайними шпангоутами будет алюминий листовой 1мм свёрнутый в трубу , там ещё не дорисованы короткие карбоновые трубки.

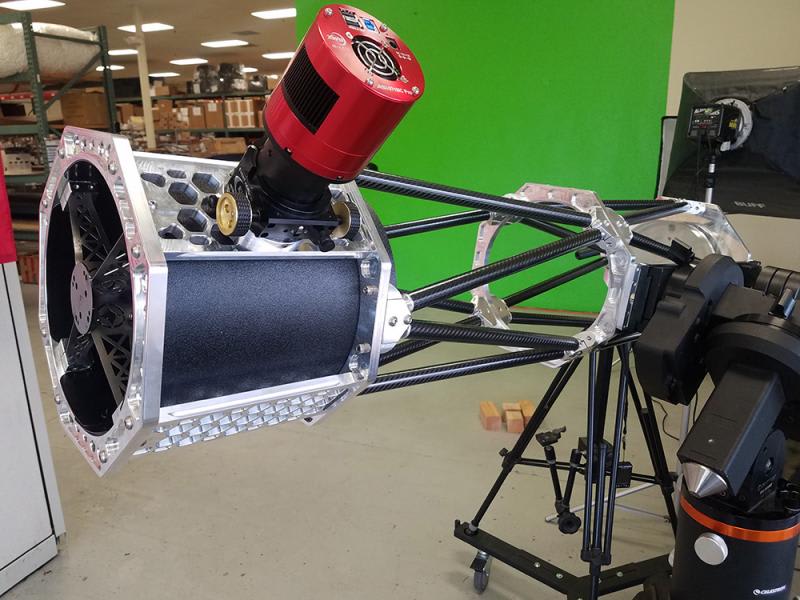

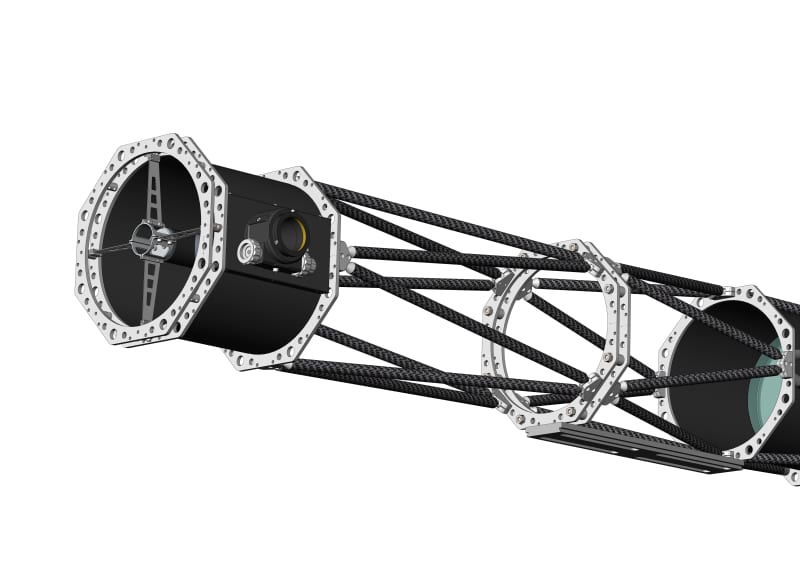

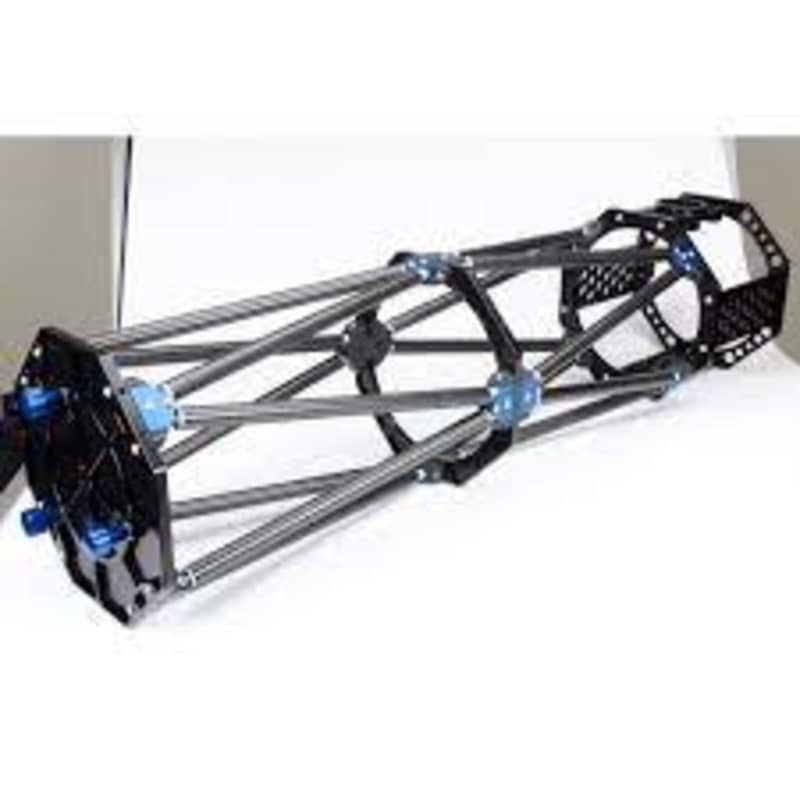

Ход лучей в биноприставке 100мм. Изначально был готов к длинной трубе. Были мысли для начала поставить на фанерную монтировку (вес в данном случае не критичен), но перспектива поставить на экваториал заставляет задуматься. Думаю ферменная конструкция будет более трудозатратна... Большой ли будет выигрыш в весе? Скажите, какая из Ваших монтировок может потянуть такую цельную трубу в визуально/фотографическом режиме?

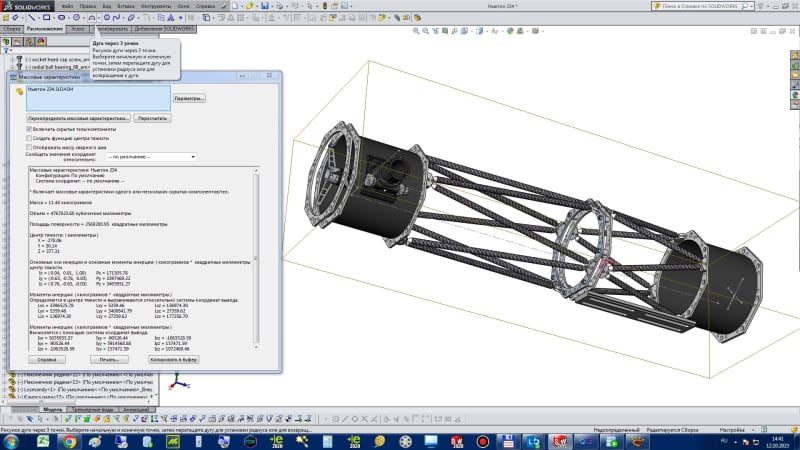

МТ-120 легко несёт 23кг + противовесы 15, больше не нагружал. По весу фермееной трубы пока не скажу, надо поискать материал для трубок растяжек, запросил цены карбоновые трубки.

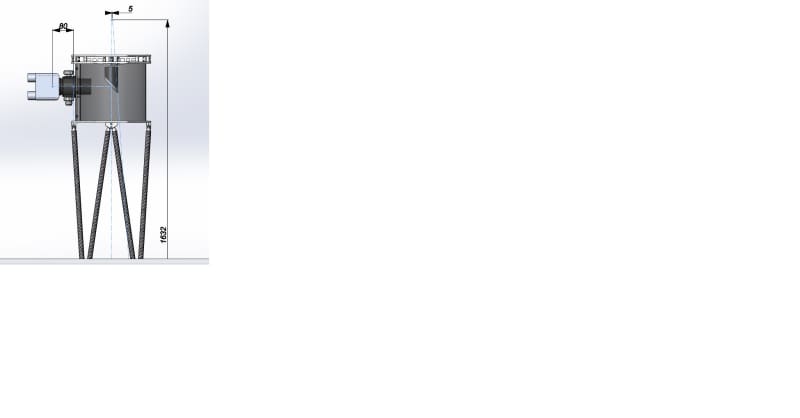

Добрый день. Андрей, думаю диаметр трубы нужно определить расчетом, с учетом высоты фокусера для возможности использования с биноприставкой. Можете произвести данный расчет?

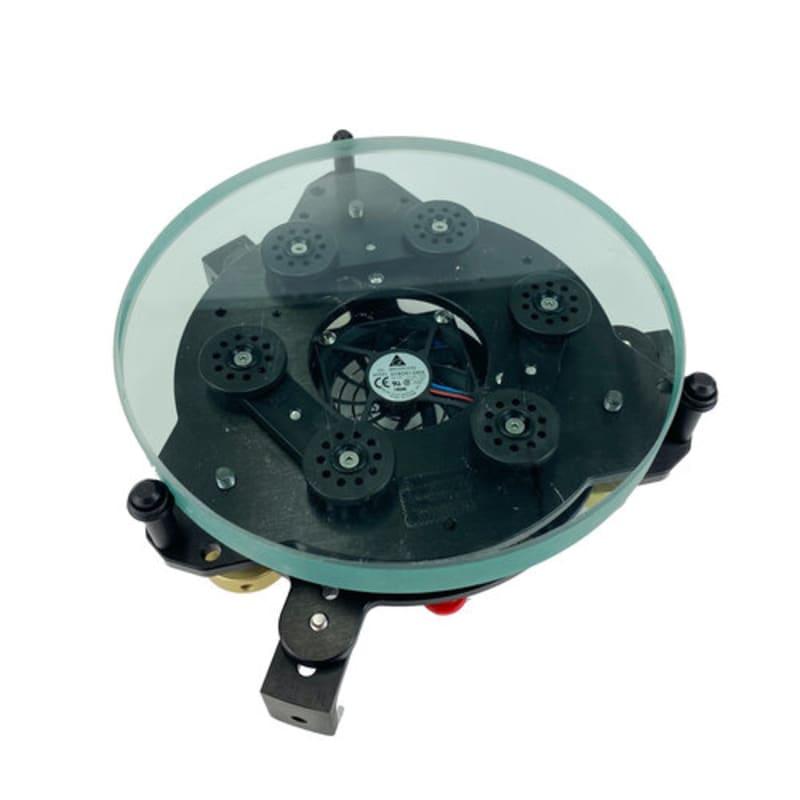

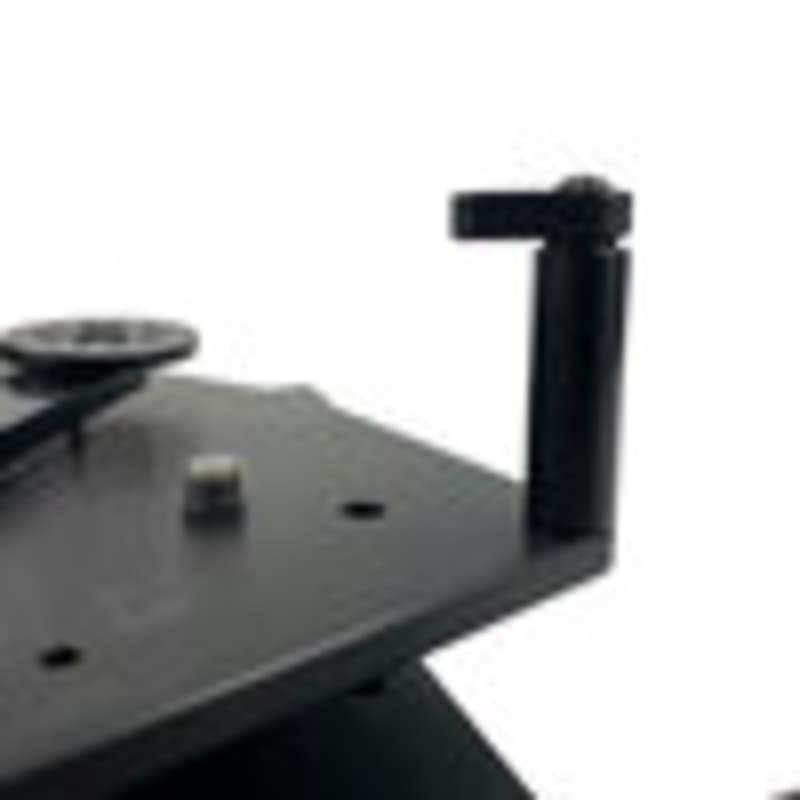

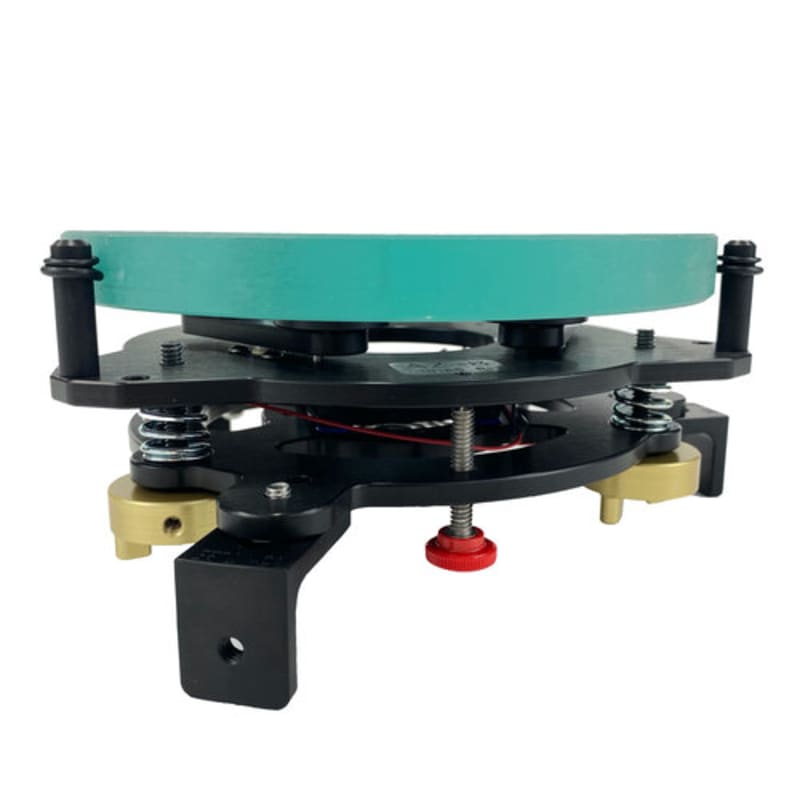

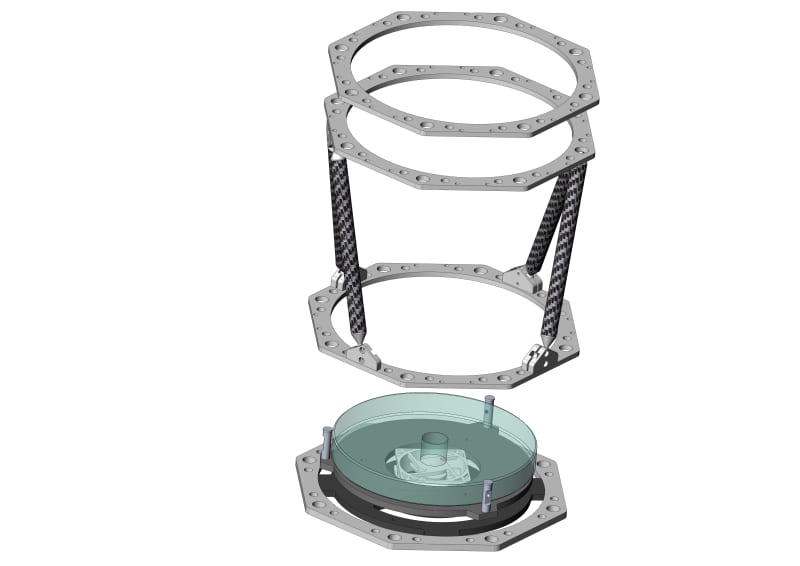

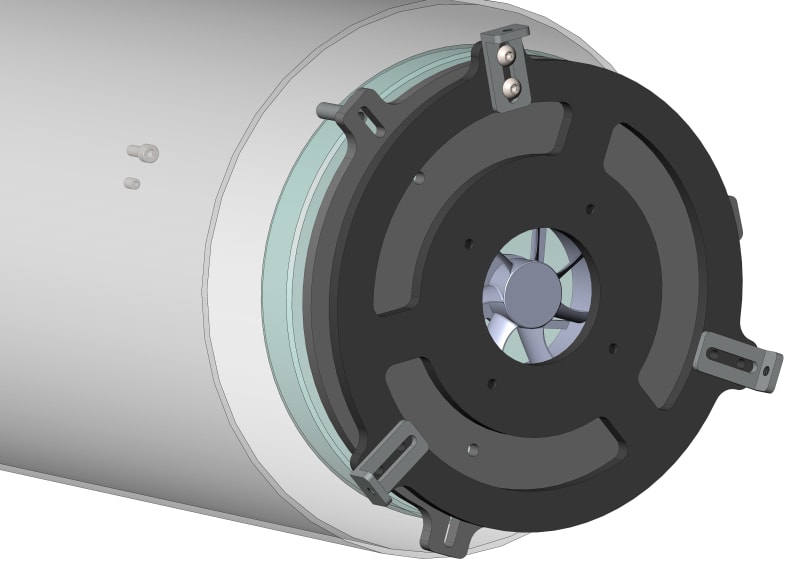

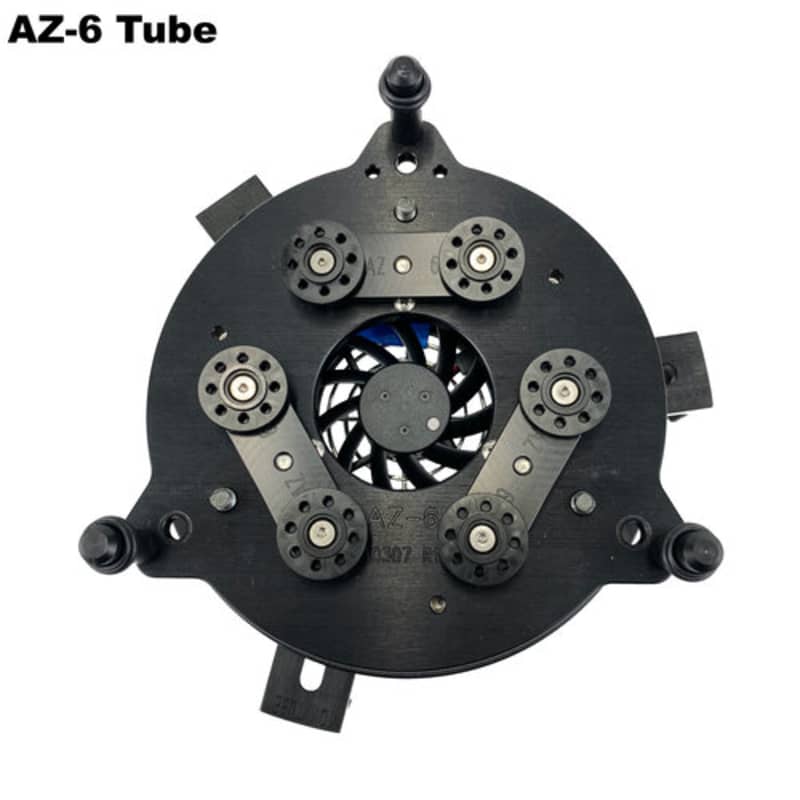

В данной конструкции оправы предусмотрены подвижки для установки в трубу разного диаметра. А так же отверстия под держатели зеркала предусматривающие установку ГЗ разного диаметра (в пределах определенных величин). У меня ГЗ диаметром 234 мм, размер не стандартный, возможно ли предусмотреть в оправе возможность "подвижек" держателей зеркала до диаметра 10" (254мм) или немного более (для обеспечения универсальности оправы)?

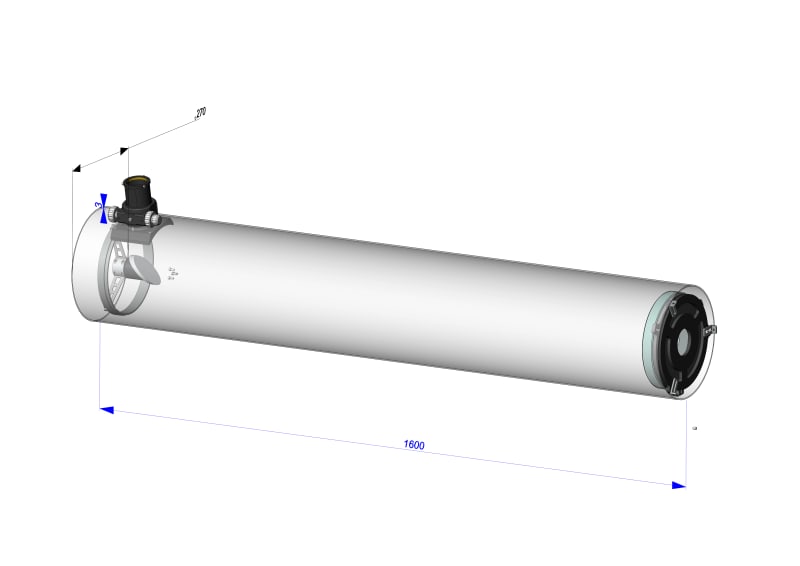

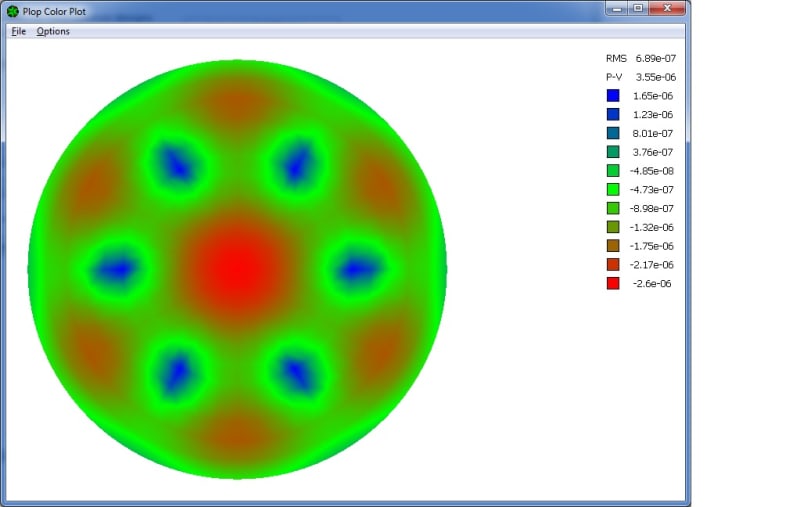

Здравствуйте! Параметры оптики ГЗ- 234/1632 (F6.97), толщина ~28 мм (материал-ситалл), ДЗ малая ось 51мм (материал-пирекс). Главное зеркало не толстое, думаю разгрузку необходимо сделать на 9 точек (но нужно провести точный расчёт). Внутренний диаметр трубы ~250-260 мм, длина трубы ~1600 мм, вынос фокуса за пределы трубы ~80 мм.
