Гармонические монтировки MT-20-100LHN2

1 of 4

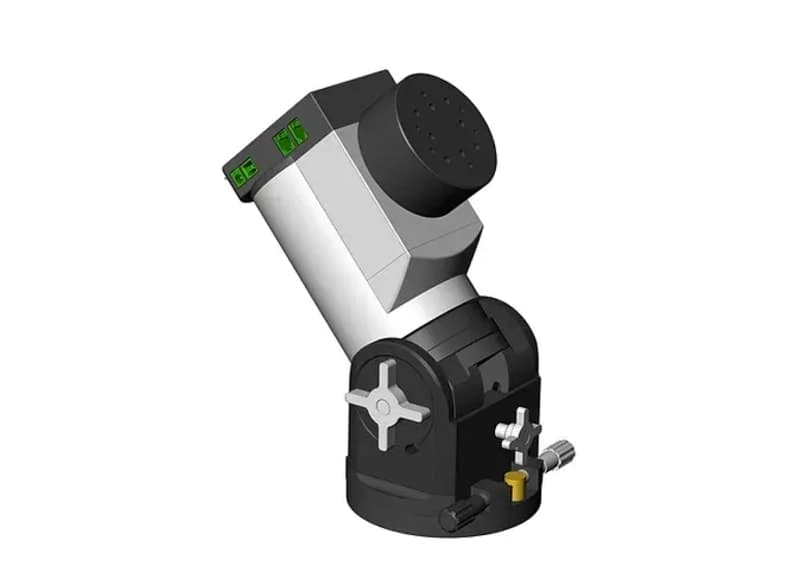

Монтировка MT20 в цилиндрическом корпусе.

1 ₽

Гармонические облегченные редукторы серии LHN по обеим осям
Новая система управления монтировкой на базе платы OnStepX
Грузоподъемность

без противовесов не менее 16 кг.
с противовесами не менее 20кг.

Всего заказов: 2

Характеристики

Масса монтировки без противовесов	~ 6 кг
Общее передаточное число Ra и Dec	1:500
Передаточное число редукторов Ra и Dec	1:100
Промежуточные редукторы Ra и Dec на шкивах GT2	1:5
Модель редуктора Ra	LHN-20-100-U-III
Модель редуктора Dec	LHN-17-100-U-III
Максимальная скорость наведения	8 град./сек.
Анодированные корпуса монтировки	Да
Автоматическая блокировка оси Ra при отключении питания	Да
Питание тормоза оси Ra	24 V от встроенного преобразователя
Питание монтировки	От внешнего БП 12V/3A
Рекомендуемая скорость гидирования	0,5X
Рекомендуемая выдержка гид камеры	1 сек., при хорошем небе 0,5 сек.
Рекомендуемая агрессивность оси Ra	110% при скорости гидирования 0,5 сек.
Общая ошибка гидирования при таких параметрах	0,5"-0,7"

Чтобы оставить комментарий, необходимо войти в аккаунт

Андрей Фоменко

29 мая 2025 г., 6:30

Debug.rar

284 kB

Андрей Фоменко

6 мая 2025 г., 12:32

Blink.zip

1.19 kB

Андрей Фоменко

6 мая 2025 г., 12:18

Новый текстовый документ.txt

300 B

Андрей Фоменко

6 мая 2025 г., 12:10

#include '' #include ''

Андрей Фоменко

6 мая 2025 г., 12:10

#include #include

Андрей Фоменко

6 мая 2025 г., 12:06

#define BLYNK_PRINT Serial #include #include char auth[] = "YourAuthToken"; char ssid[] = "YourNetworkName"; char pass[] = "YourPassword"; void setup() { Serial.begin(9600); Blynk.begin(auth, ssid, pass); } void loop() { Blynk.run(); }

Кост

6 января 2024 г., 5:01

Класс. Ждем тестов.

Андрей Фоменко

5 января 2024 г., 9:01

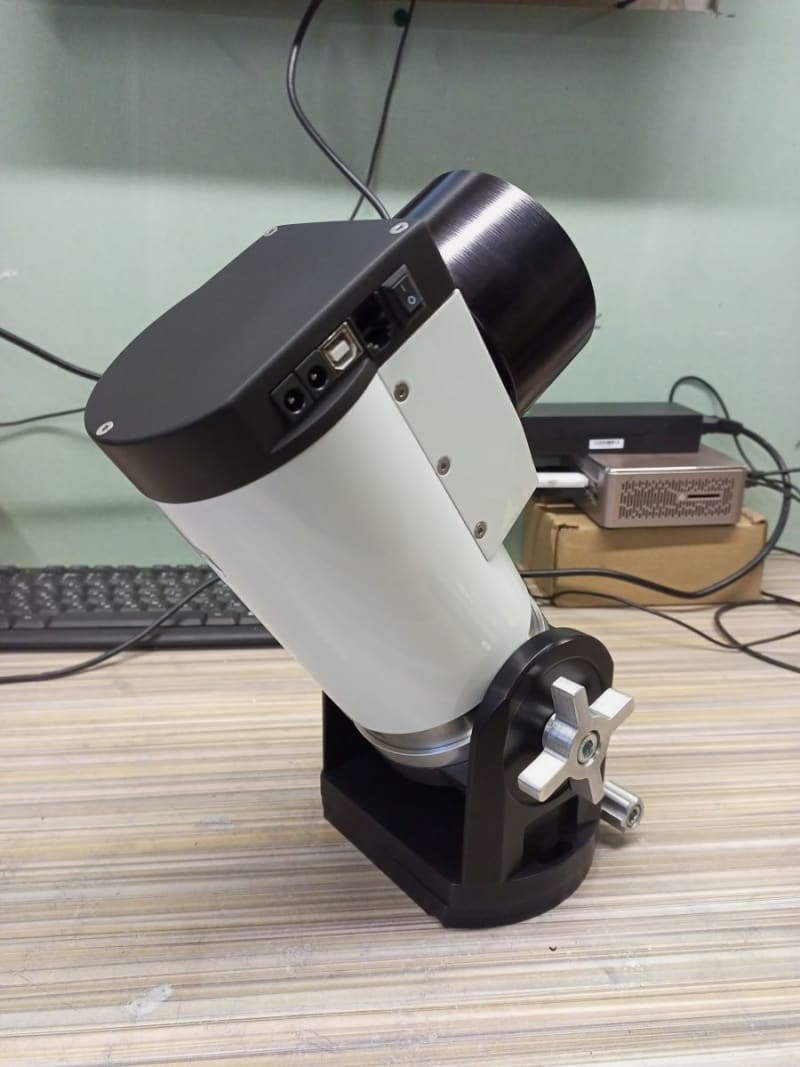

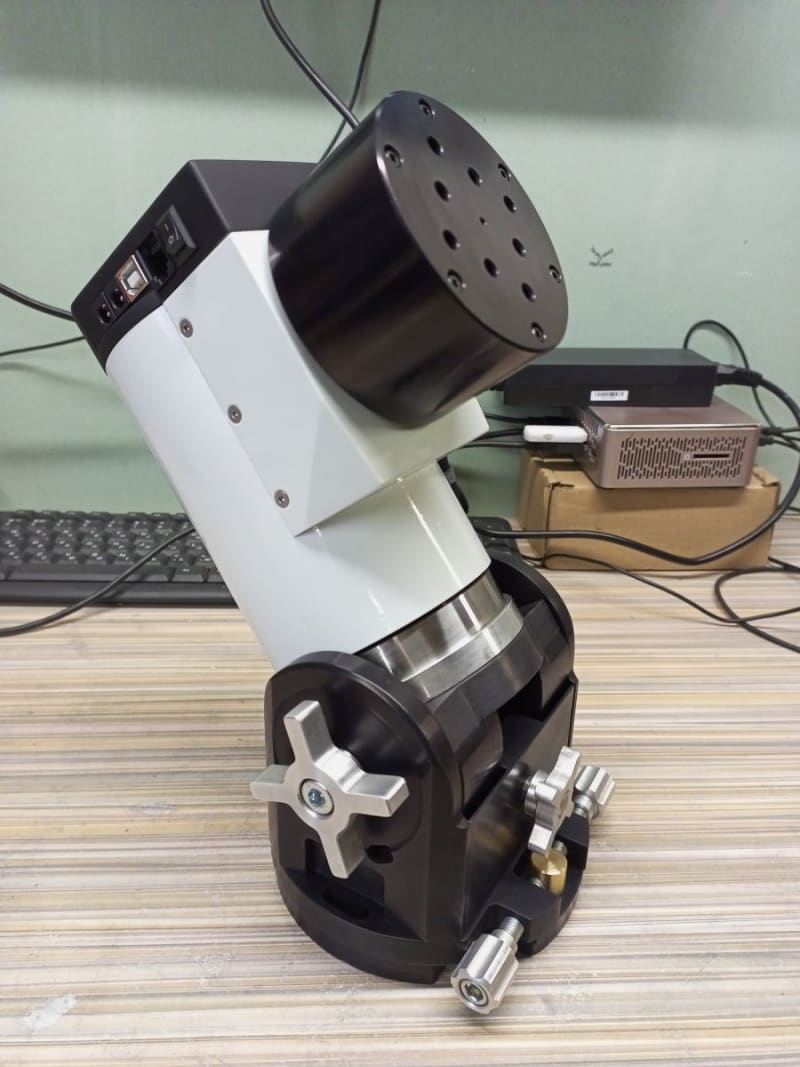

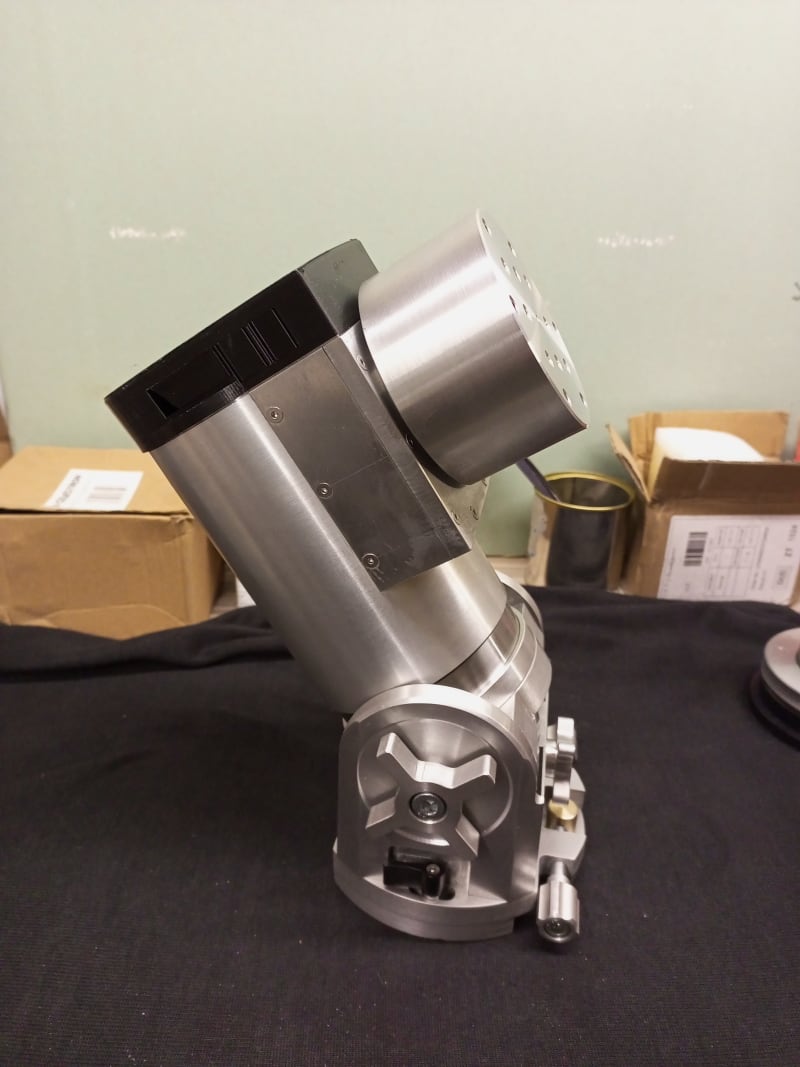

Корпуса покрасил белой эмалью с анодированием, вилку черное анодирование.

Андрей Фоменко

5 января 2024 г., 9:01

Кост

31 декабря 2023 г., 18:12

За праздники хочу уже всё собрать и протестировать. Пока выходные время свободного больше Отлично.

Кост

31 декабря 2023 г., 1:12

Интересно будет увидеть графики тестов гидирования. Пока присматриваюсь к данной модели.

Андрей Фоменко

31 декабря 2023 г., 13:12

За праздники хочу уже всё собрать и протестировать. Пока выходные время свободного больше.

Андрей Фоменко

18 декабря 2023 г., 9:12

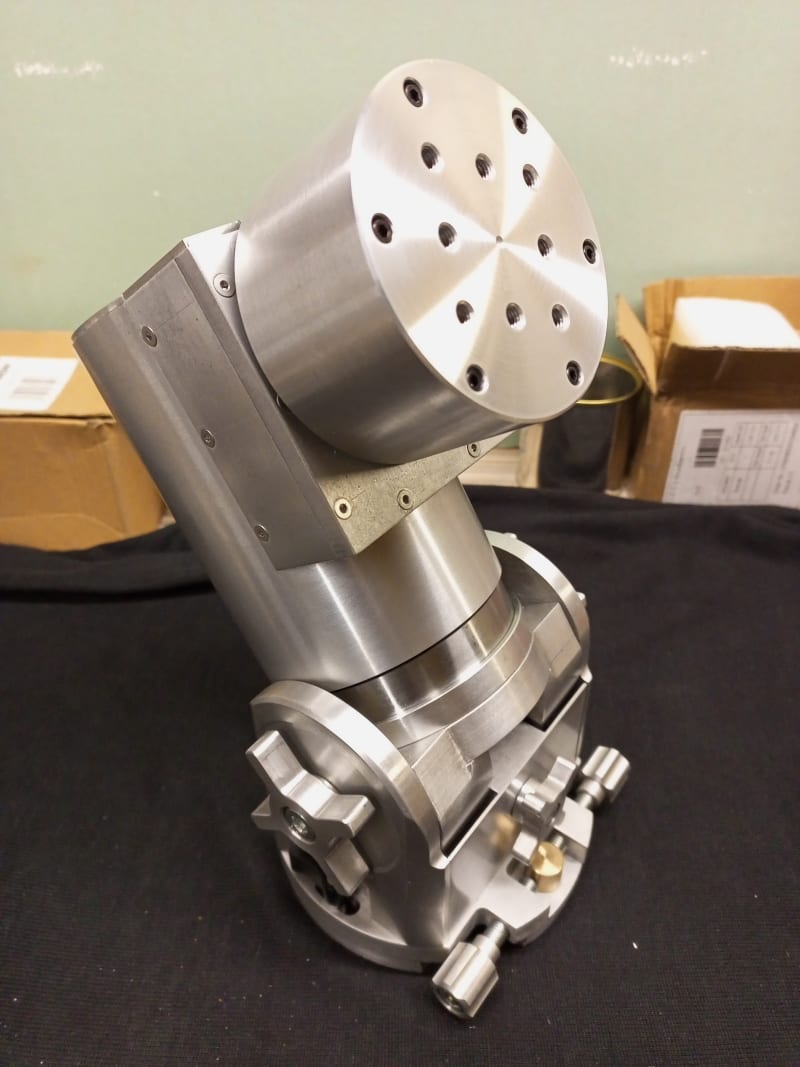

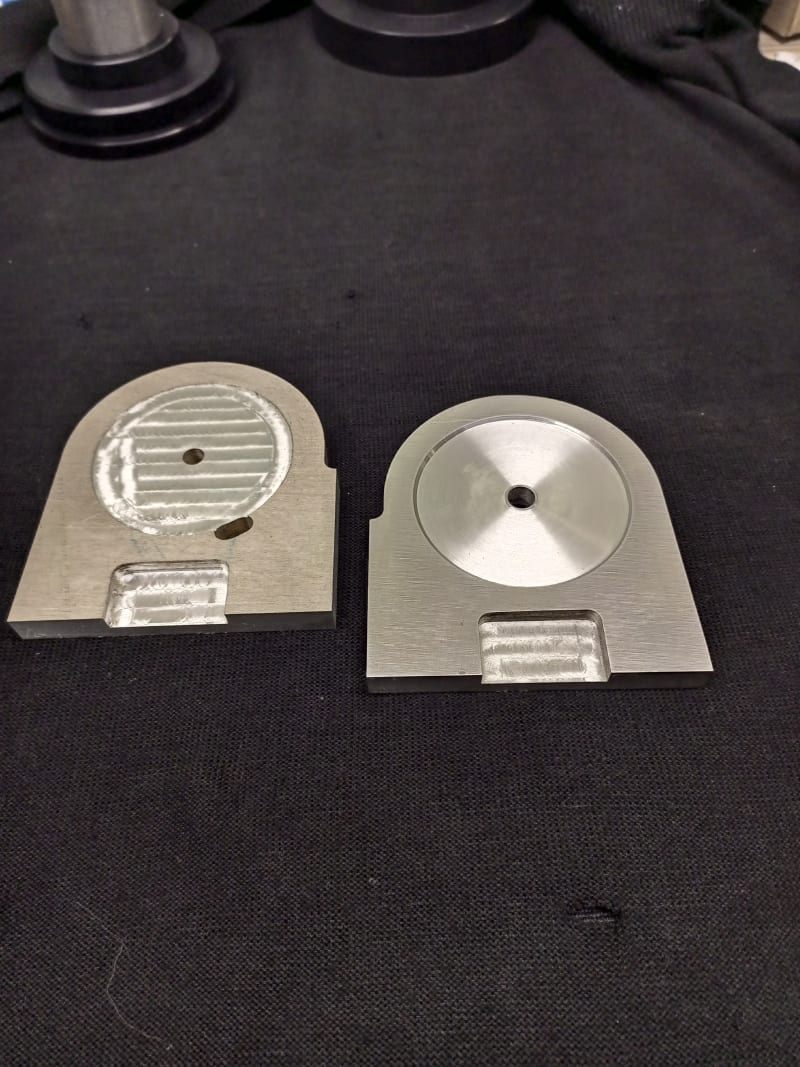

Завершающие этапы изготовления механической части.

Андрей Фоменко

18 декабря 2023 г., 9:12

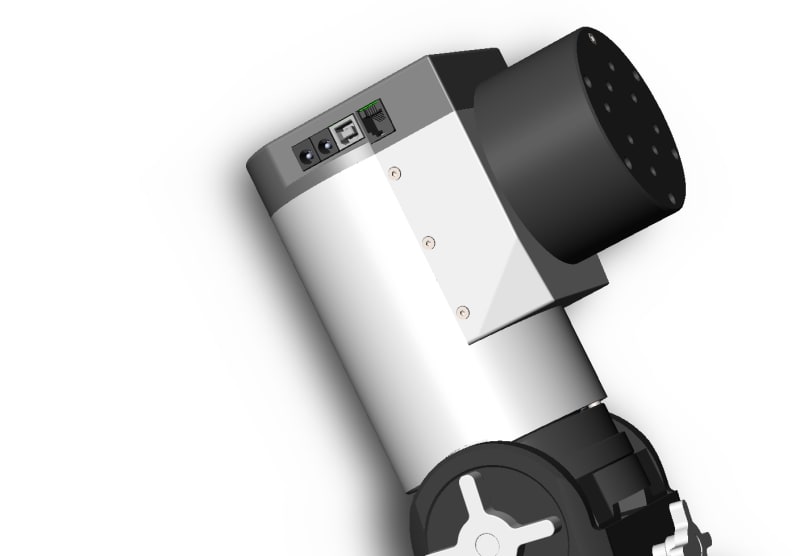

Новая крышка Onstep

Андрей Фоменко

18 декабря 2023 г., 9:12

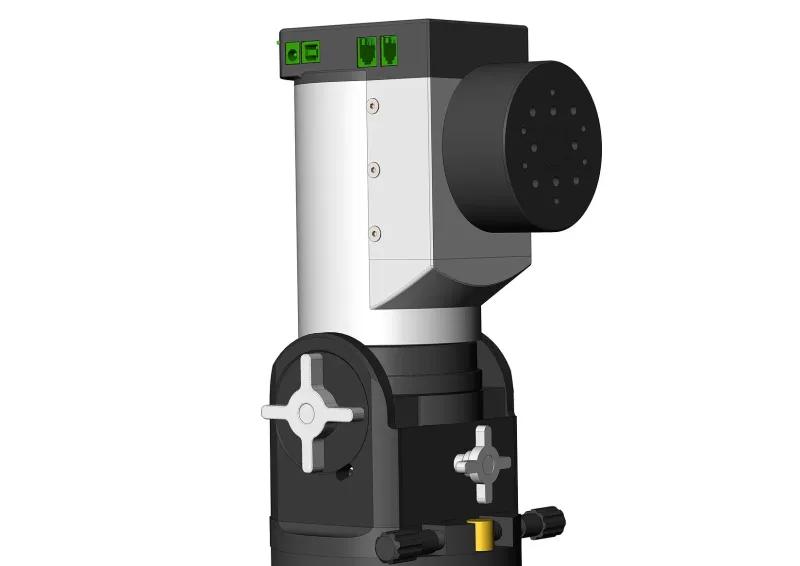

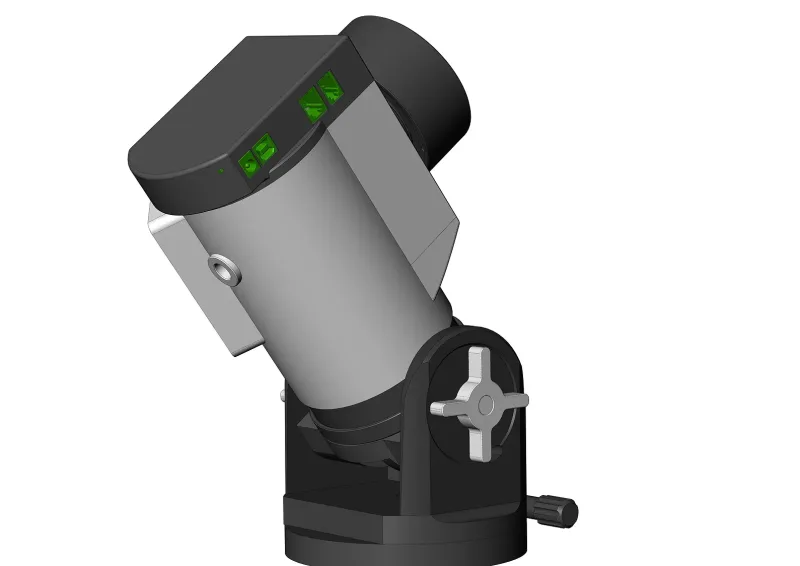

Обновленный корпус Dec и корпус Onstep

Андрей Фоменко

18 декабря 2023 г., 9:12

Андрей Фоменко

1 ноября 2023 г., 10:11

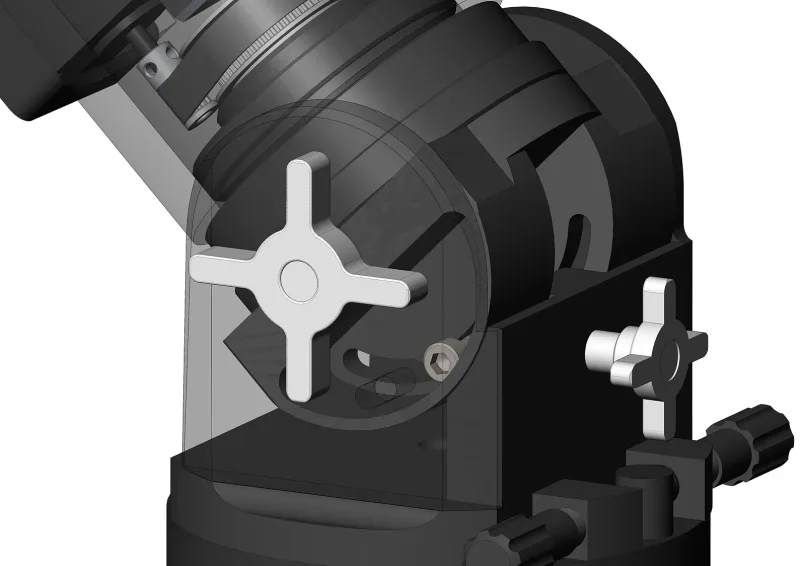

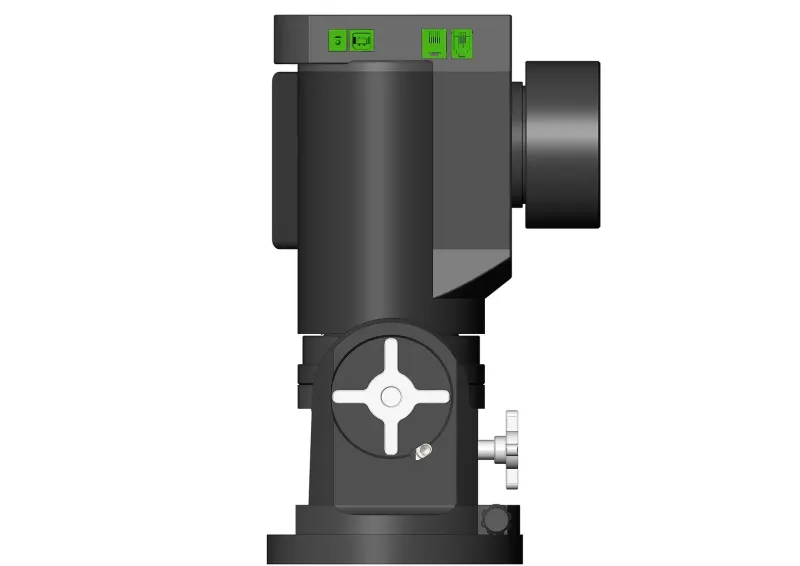

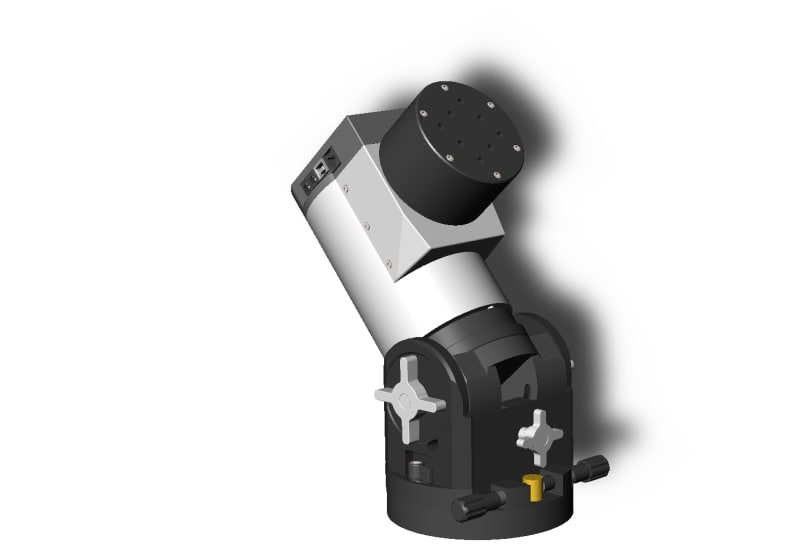

Ссылка на модель https://grabcad.com/library/mt-20-100lhn-1 покрутить, померить

Андрей Фоменко

3 октября 2023 г., 9:10

Скоро будет 17-100LHN

Алексей

3 октября 2023 г., 23:10

Модельный ряд пополняется, классно) В ней будут 17 редукторы по обеим осям? Компактнее, но менее грузоподъемная получится? И ещё глупый вопрос - все ваши монтировки совместимы с ASIAIR?

Андрей Фоменко

4 октября 2023 г., 7:10

Да в этой оба редуктора 17-100, будет полегче и покомпактнее, грузоподъёмность соответственно поменьше. На всех монтировках OnstepX 10-ой версии совместим с Asiair.

Андрей Фоменко

27 сентября 2023 г., 15:09

https://grabcad.com/library/mt-20-100lhn-1

Алексей

1 октября 2023 г., 3:10

Андрей, очень интересная и компактная монтировка вырисовывается. Расскажете о ней подробнее? Есть понимание, когда ожидается воплощение в металле?

Андрей Фоменко

1 октября 2023 г., 8:10

Жду когда китайцы отправят редукторы, у них там опять какой то фестиваль, как приедут начну делать, надеюсь к концу октября дождусь.

Андрей Фоменко

1 октября 2023 г., 13:10

Редукторы заказаны серии LHN-20-100-U-III для Ra и LHN-17-100-U-III для Dec. масса монтировки около 6-7 кг. Корпуса редукторов сделаны из алюминиевого сплава отсюда они легче на 20% с такой же несущей способностью. Грузоподъёмность не меньше 20кг. Двигатели оба Nema17 0.9 град.

Алексей

2 октября 2023 г., 1:10

Спасибо за информацию. Указанная грузоподъемность достигается с противовесами или без?

Андрей Фоменко

2 октября 2023 г., 8:10

Вообще тестировалось трубой 16 кг без противовесов, но запас по тяге ещё чувствовался, моторы справлялись.

Андрей Фоменко

16 ноября 2023 г., 13:11

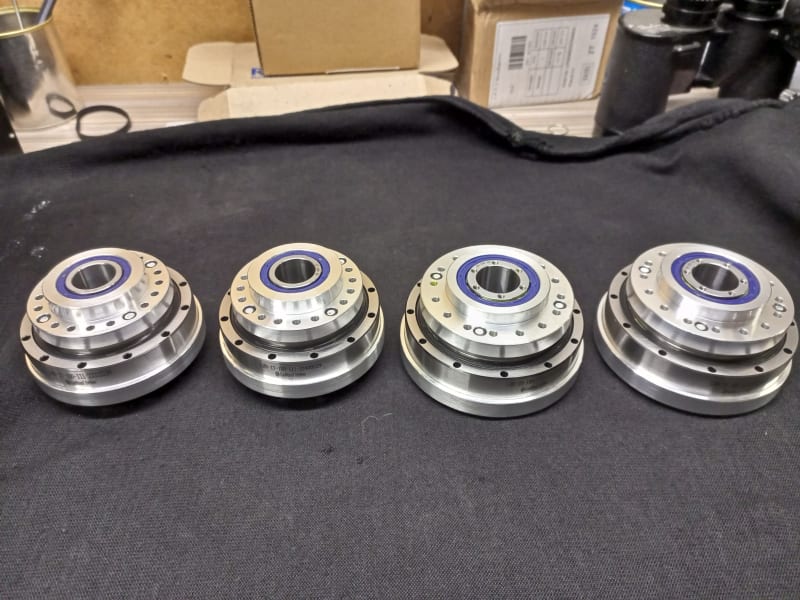

Приехали редукторы фирмы Laifual Drive серии LHN 20 и 17 типоразмера. данная серия облегченная на 20% за счет использования дюралюминия в наружных крышках редуктора где сидят шариковые подшипники вала, всё остальное стальное.
