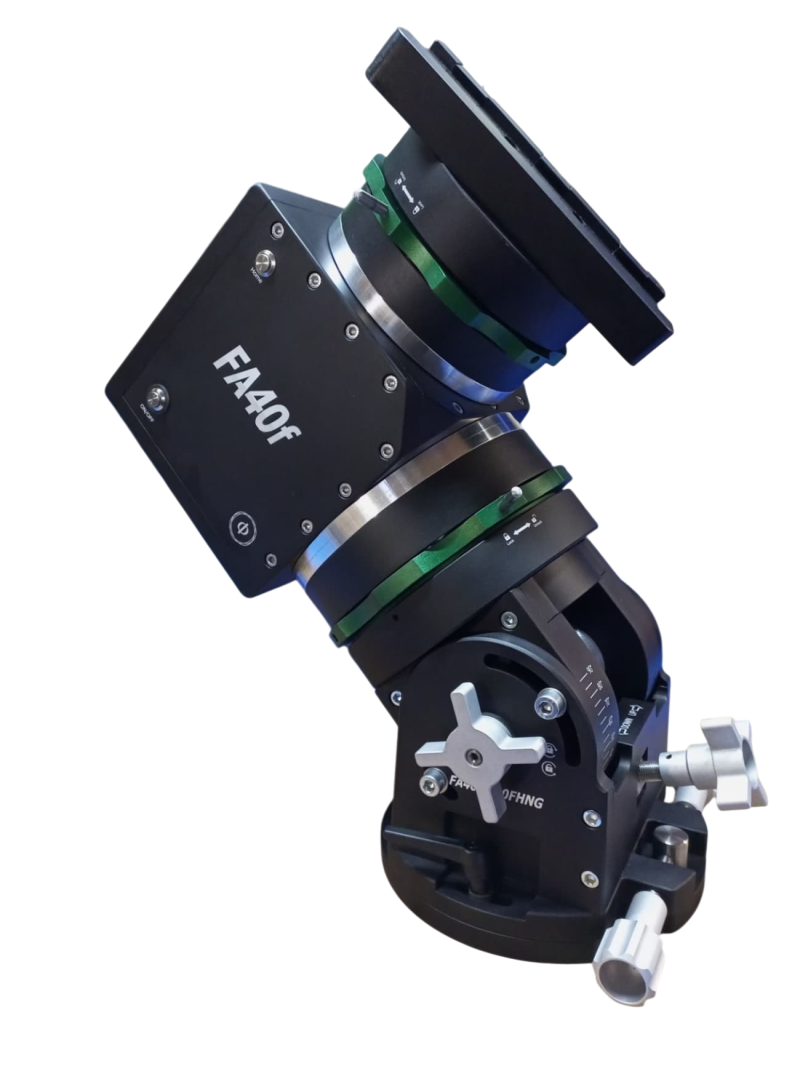

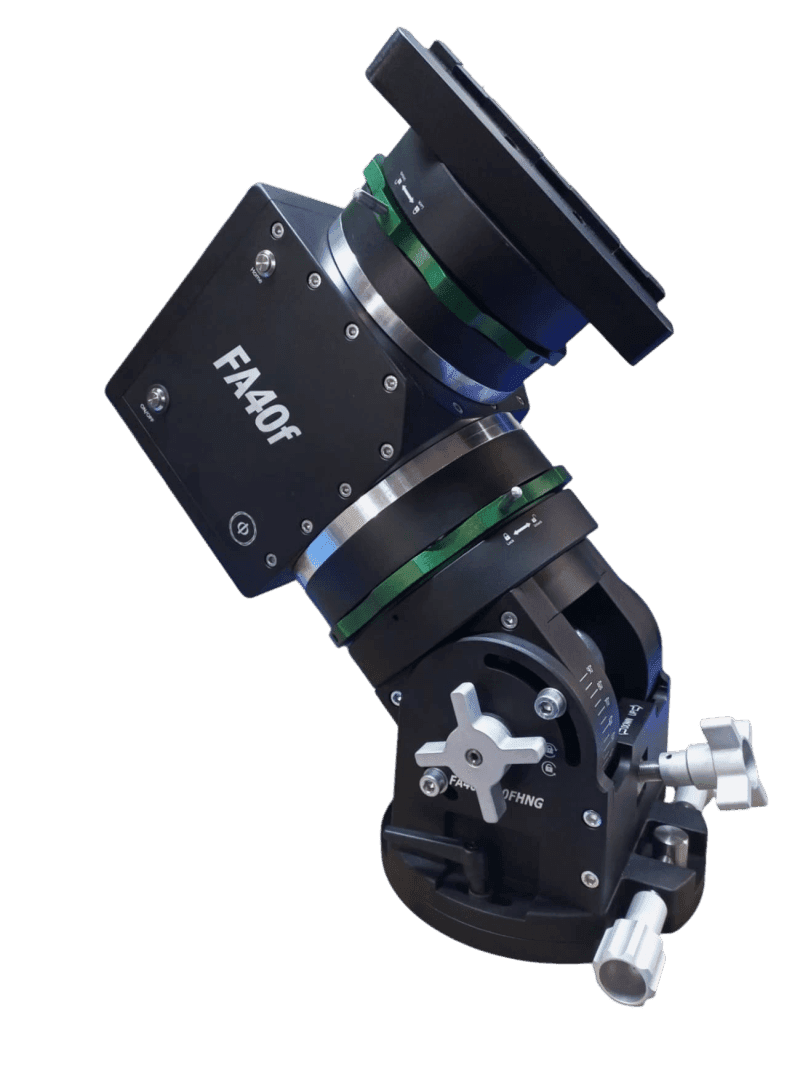

Экваториально-азимутальная гармоническая монтировка FAMounts FA40f.

FAMounts FA40f — прецизионная тяжелая монтировка волнового типа, спроектированная для стационарного и мобильного использования с массивными астрографами (Шмидты-Кассегрены 11–14", Ричи-Кретьены, тяжелые Ньютоны).

Главное конструктивное отличие модификации «f» — интеграция на обеих осях регулируемых фрикционов на основе текстолитового диска. Это не просто защищает дорогой привод, но и кардинально улучшает плавность ведения за счет гашения микровибраций.

Конструктивные особенности :

1. Кинематика и редукция: безлюфтовая серия FHNG

• Тип привода: На осях RA и DEC установлены прецизионные классические волновые редукторы серии FHNG. Они обладают повышенной жесткостью на скручивание и увеличенным ресурсом под высокими нагрузками.
• Периодическая ошибка (PE): Профиль ошибки редукторов FHNG имеет сглаженный синусоидальный характер без резких высокочастотных скачков. Это позволяет алгоритмам автогидирования (PHD2) легко удерживать точность трекинга в пределах 0.1–0.3 угловых секунд (RMS).
• Полное отсутствие люфта (Zero-Backlash): Конструкция обеспечивает плотное зацепление зубьев по всей рабочей зоне, что полностью исключает люфты и гарантирует мгновенный отклик при реверсе по оси склонений (DEC).



2. Двухосевой фрикцион с текстолитовым диском (механическое демпфирование)

• Конструкция узла: Оси оснащены регулируемыми фрикционами сухого трения, в основе которых используется текстолитовый диск. Усилие прижима настраивается вручную винтами на корпусе.
• Физика процесса и гашение вибраций:
• Гашение микротолчков при вращении: Слоистая волокнистая структура текстолита обладает высоким внутренним затуханием. Фрикционный диск работает как пассивный гаситель — он эффективно улавливает, поглощает и рассеивает мелкоамплитудные микротолчки при вращении (микрошаги двигателей и резонансы, возникающие при перекатывании элементов внутри волнового редуктора). Это срезает пики на графике периодической ошибки, делая профиль трекинга плавным для субпиксельного гидирования.
• Защитная функция (Slip Clutch): При аварийном упоре или случайном столкновении трубы с элементами колонны или треноги текстолитовый фрикцион просто проскальзывает. Это полностью защищает гибкий элемент волнового привода и его зубья от критических деформаций и разрушения.
• Ручное наведение и балансировка: Ослабление прижимного винта размыкает связь, позволяя плавно вращать оси руками для точной балансировки тяжелого сетапа или быстрого грубого наведения.

3. Аппаратный поиск исходного положения (Механические датчики Home)

Реализация: На корпусе монтировки установлены надежные механические датчики home (концевые выключатели) крайних положений.

Преимущества: Позволяют системе OnStepX в автоматическом режиме находить точную парковочную позицию (Home Position) при каждом включении или после сбоя питания. Механические концевики обеспечивают абсолютную повторяемость координат, избавляя от необходимости калибровать монтировку по звездам вручную перед началом каждой сессии.
