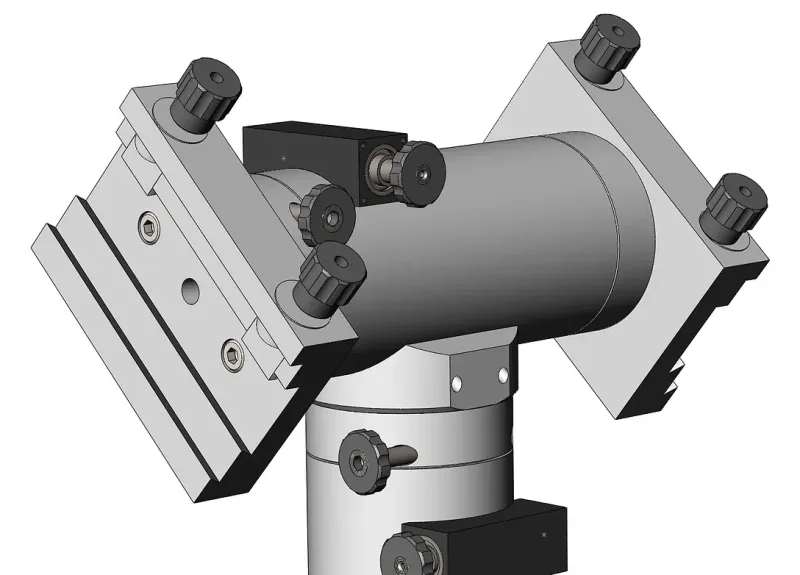

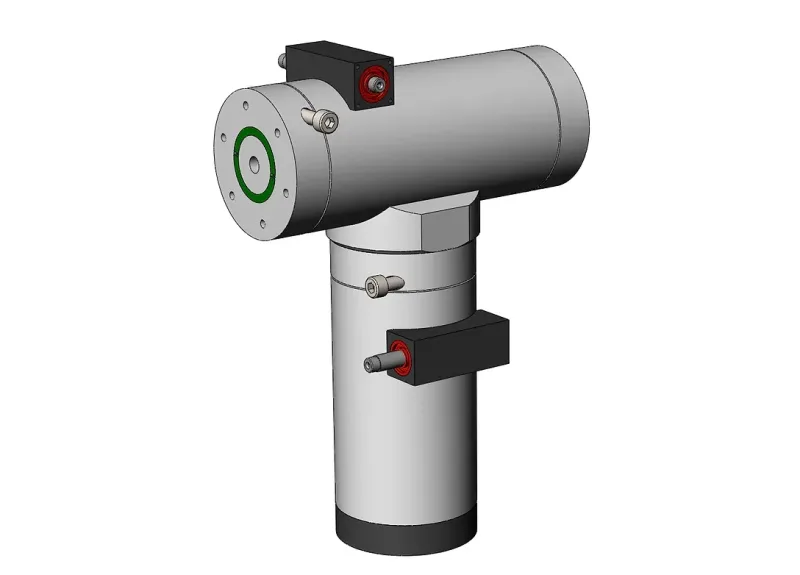

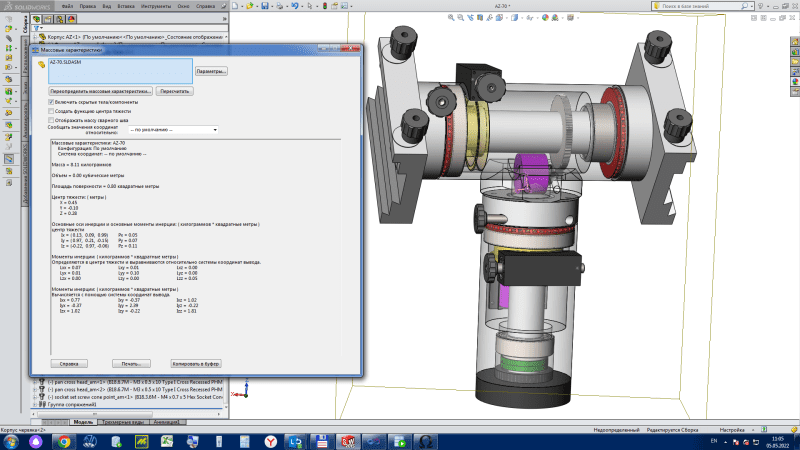

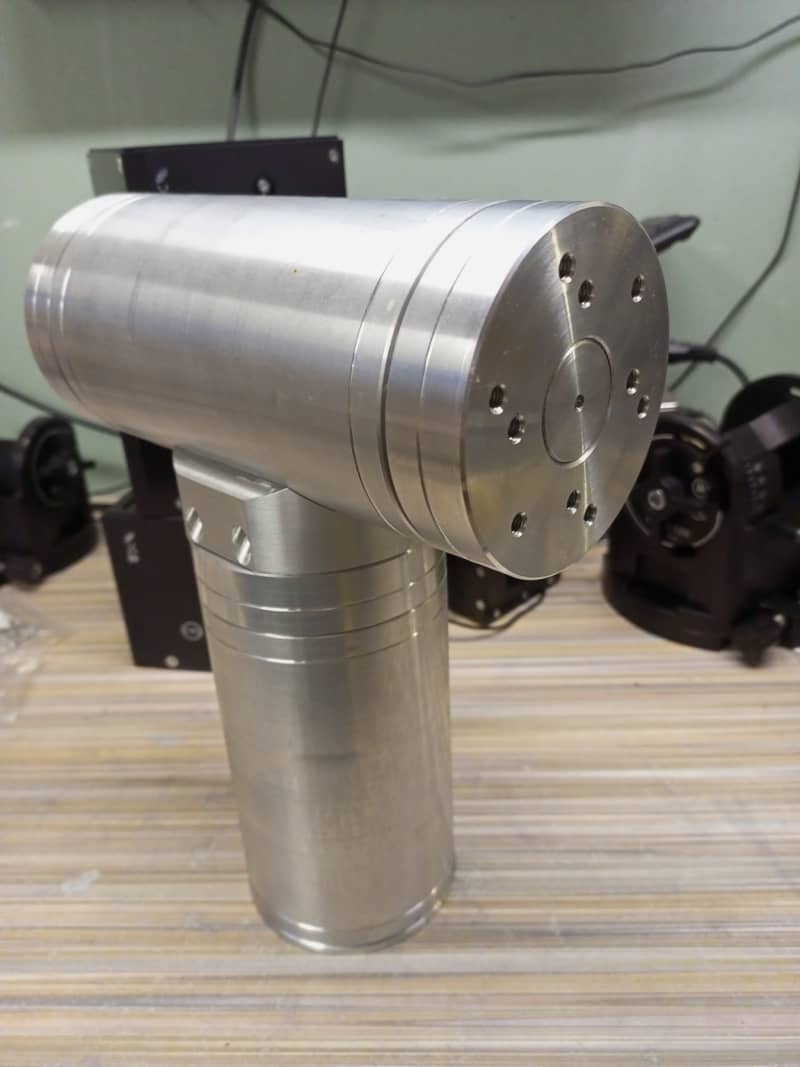

FAMounts AZ70 — двухсторонняя альт-азимутальная (Alt-Az) монтировка с червячными парами, предназначенная для установки средних и тяжелых оптических труб. Конструкция обеспечивает совмещение ручного наведения (Push-To), ручного ведения с помощью механизмов тонких движений и возможность последующей установки моторных приводов системы GoTo.
⚙️ Конструктивные и механические особенности

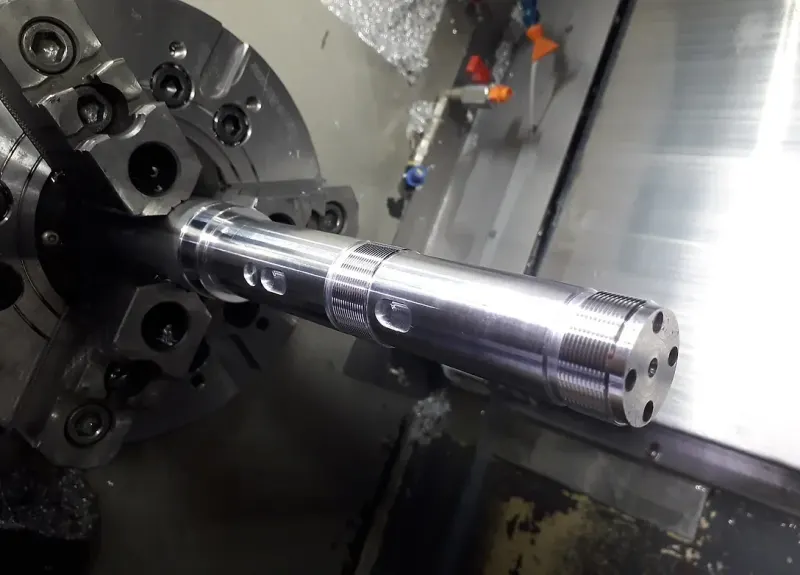

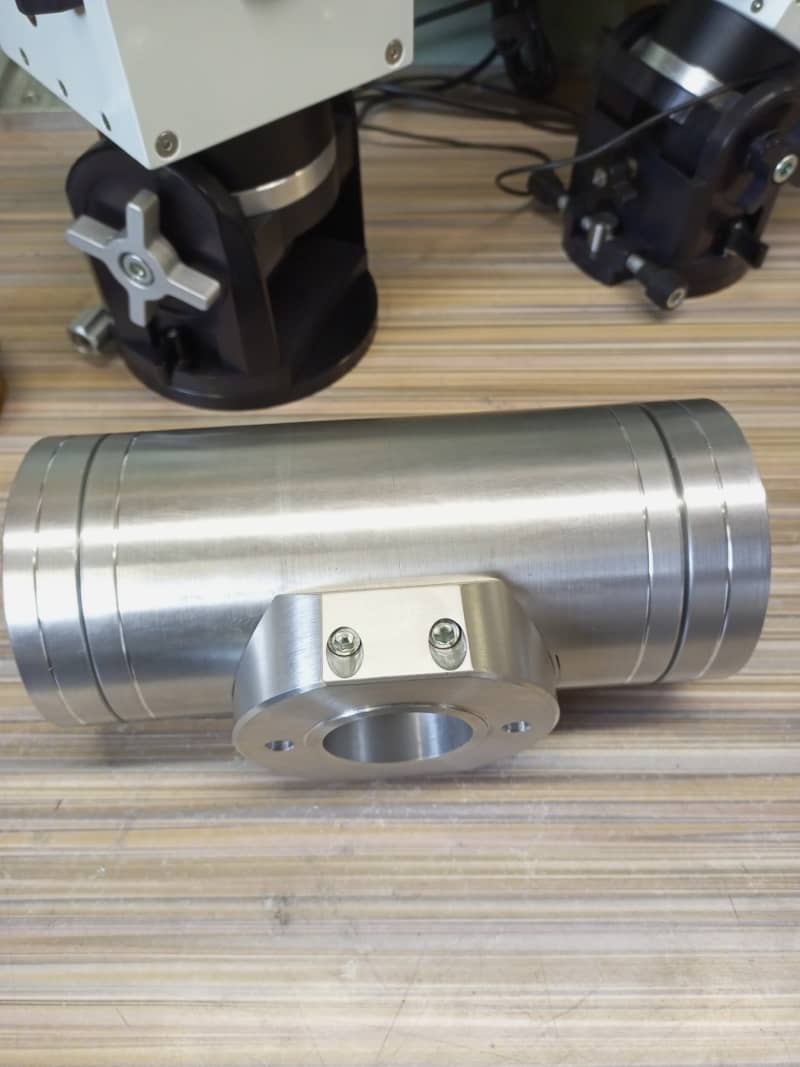

- Силовые валы: Оси монтировки имеют диаметр 35 мм и изготовлены из высокопрочного алюминиевого сплава В95Т. Валы установлены на комбинации высококачественных шариковых и конических подшипников для минимизации люфтов и моментального гашения вибраций под нагрузкой.

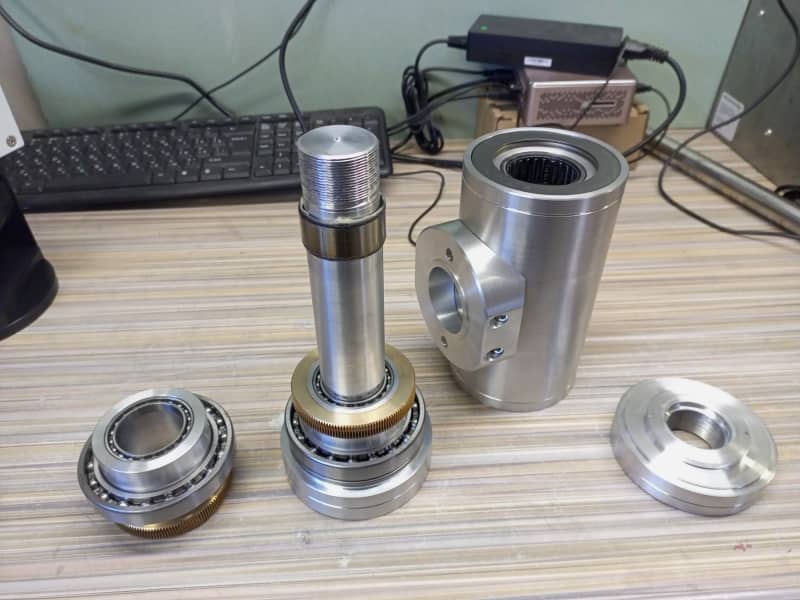

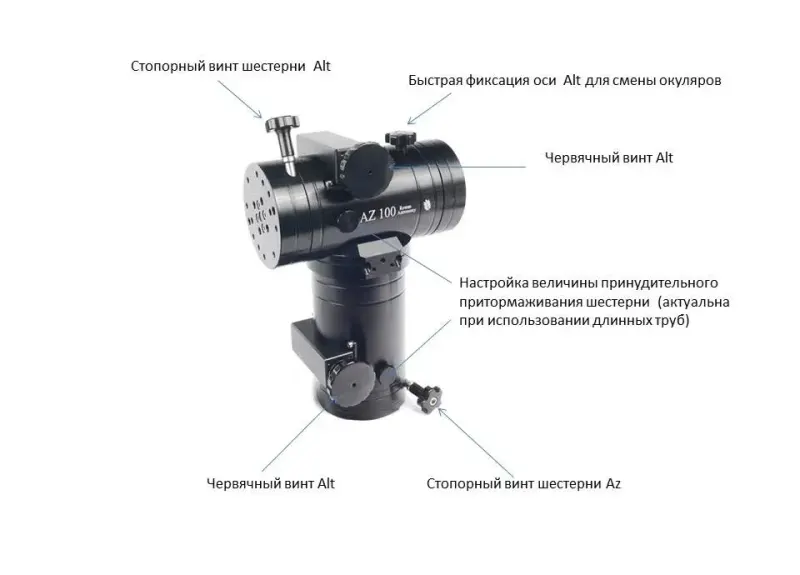

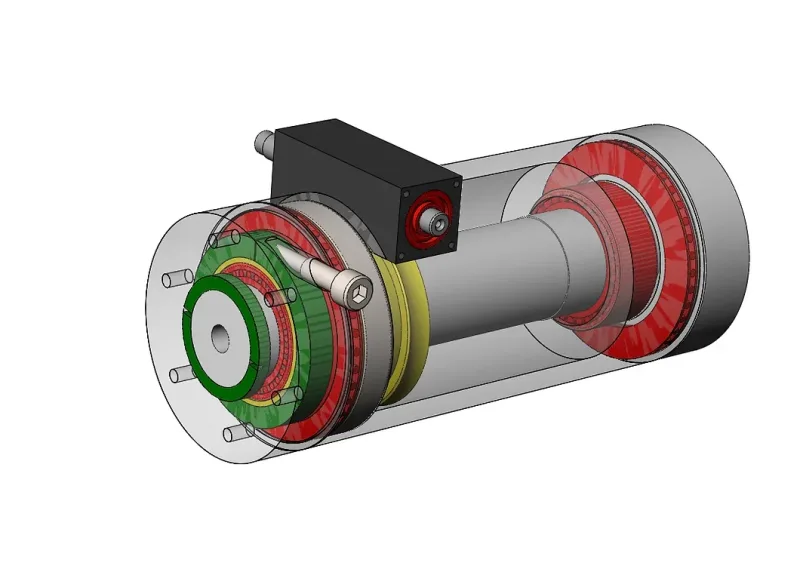

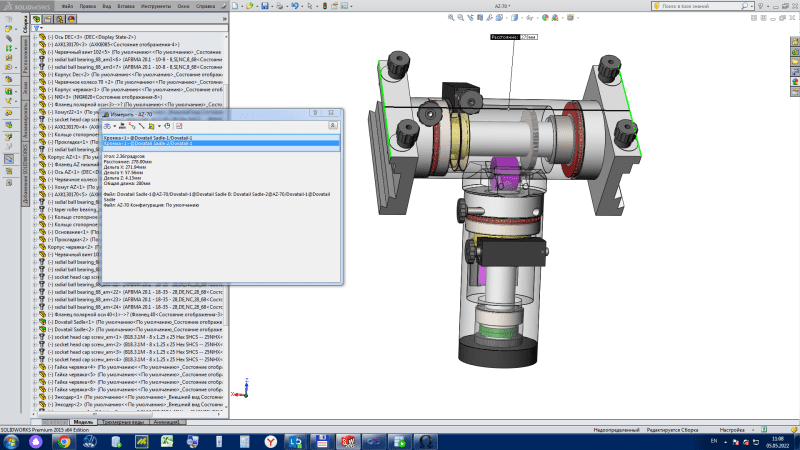

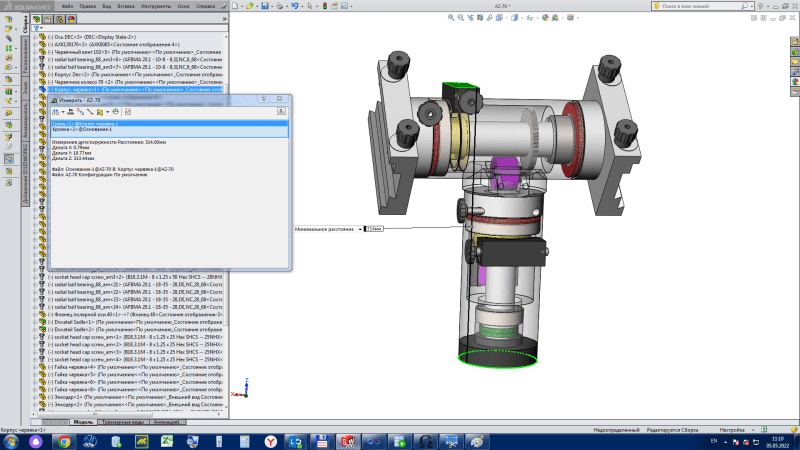

- Узел червячной шестерни (Модернизация аналога Rowan AZ100): В отличие от оригинальной британской схемы Rowan AZ100, где используется скользящая посадка бронзовой шестерни на алюминиевый вал, в AZ70 реализован полностью разгруженный подшипниковый узел. Червячные шестерни диаметром 70 мм запрессованы на бронзовый стакан, который садится на ось через два независимых шариковых подшипника. С противоположной стороны стакан опирается на шариковый подшипник во внутренней проточке корпуса. Вся радиальная нагрузка от веса телескопа приходится на силовую ось и подшипники корпуса, полностью разгружая приводную пару. Это исключает износ пары «алюминий-бронза» под весом тяжелых труб и сохраняет идеальную плавность хода.
- Червячные винты: Стальные шлифованные винты смонтированы в регулируемых червячных блоках. Увеличенная толщина стенок червячных стаканов обеспечивает высокую жесткость зацепления. Точная юстировка взаимного положения пары позволяет минимизировать периодическую ошибку (периодику) привода.
- Фрикционные муфты: Зажимные кольца на обеих осях обеспечивают регулируемое усилие фиксации. Самый длинный зауженный конец бронзового стакана входит в разрезное кольцо фланца и стопорится винтом под 90° к оси. При ослаблении кольца ось свободно вращается от руки для быстрого наведения (Push-To) с небольшим контролируемым трением. При затянутом кольце цепочка фланец-шестерня-ось связывается воедино, и вращение передается строго через червячный винт.
- Механизм тонких движений: Обеспечивает непрерывное вращение осей на 360 градусов. Ручки управления установлены таким образом, что они не вращаются вместе с осями монтировки и всегда остаются направленными в сторону наблюдателя.
- Подготовка под цифровые энкодеры: Монтировка оснащена специализированной крышкой оси AZ с юстировочными винтами и выведенным аппаратным гнездом 6P-6C для быстрого подключения датчиков. Ведущая шестерня привода оси энкодера интегрирована в корпус. Узел спроектирован под доступные оптические датчики (включая компоненты с AliExpress) и выполняет функцию высокоточной цифровой линейки-угломера для определения текущих координат осей (не для ведения).
- Интеграция GoTo: В базовом исполнении на червяках установлены ведущие шкивы GT2 (32 зуба) для быстрого подключения шаговых двигателей по ременной передаче. Цена указана за комплект без GOTO и Push To
