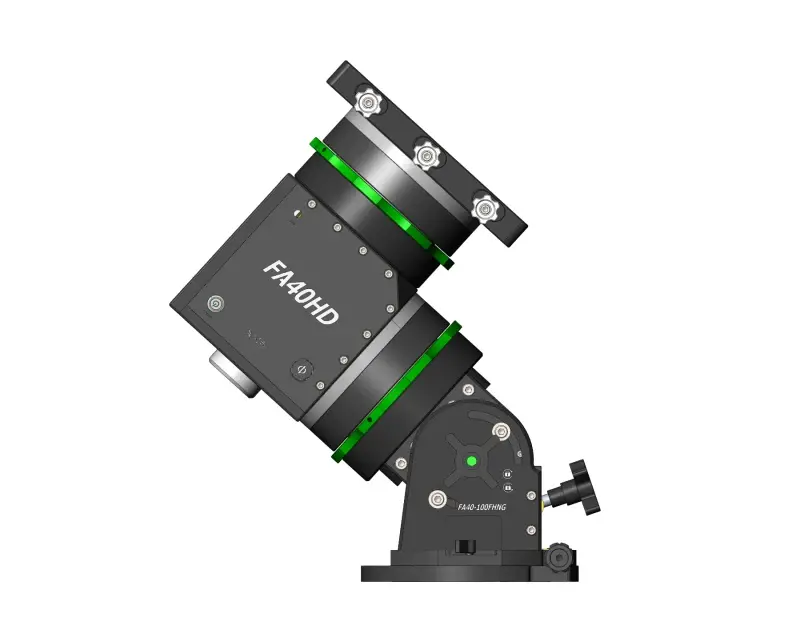

FAMounts FA40HD — флагманская прецизионная обсерваторная монтировка волнового типа, спроектированная под экстремальные нагрузки. Модификация «HD» (Heavy Duty) создана специально для стационарного размещения тяжелых астрографов весом до 80–100 кг (тяжелые Ньютоны от 16–20", Ричи-Кретьены, крупные Шмидт-Кассегрены).
- Главное отличие новой архитектуры — полная унификация осей и бескомпромиссная жесткость. В отличие от младших моделей, в FA40HD на обеих осях (и RA, и DEC) установлены мощные редукторы 40-го габарита, интегрированы высокоточные шаговые двигатели Nema23 и шкивы GT2 с количеством зубъев 120 и 16T .
Двухосевой фрикцион (Friction Clutch)
- Механическая защита: Сохранена фирменная система регулируемых фрикционов сухого трения. При случайном аварийном упоре трубы в колонну фрикцион проскальзывает, полностью спасая зубья дорогостоящих гармонических редукторов от среза.
- Ручной баланс: Ослабление зажимов полностью размыкает связь с редуктором, позволяя идеально сбалансировать руками 16–20 дюймовый телескоп перед началом съемки.
- Главная цель конструкции c фрикционами — полностью отфильтровать
высокочастотную периодическую ошибку (зубчатую «пилообразную» волну), присущую
зубчатым передачам с гармоническими колебаниями. Это достигается за счет специальной
гибридной системы плоских муфт, расположенной непосредственно на выходе
редуктора с гармоническими колебаниями.
- Конструкция: На выходе волнового редуктора расположен фрикционный диск большого диаметра, опирающийся на усиленный упорный подшипник,
способный выдерживать осевые нагрузки. На этом дисковом узле размещена монтажная пластина телескопа.
- Механизм сцепления: усилие зажима создается плоской системой сцепления с использованием фрикционного кольца из текстолита. Натяжение
регулируется с помощью большого резьбового стопорного кольца (гайки), которое прижимает текстолитовое кольцо к фрикционному диску.
- Эффект сглаживания (PE Eraser): Благодаря большому диаметру диска любые микроскопические высокочастотные скачки скорости от зубцов
деформационных волн распределяются по обширной площади контакта. Текстолитовый материал в сочетании с огромным моментом инерции полезной нагрузки телескопа
действует как механический фильтр высоких частот. Вместо передачи резких рывков на телескоп, микровибрации поглощаются упругой деформацией в зоне трения,
преобразуя исходную периодическую ошибку в плавную, медленную синусоидальную волну, которую автогиды могут легко отслеживать.
- Нюанс противовеса: Важно отметить, что противовес не обязательно должен быть тяжелым или соответствовать полному весу телескопа. Его
основная и единственная задача — смягчить сильную консольную нагрузку (изгибающий момент). Без него тяжелый телескоп наклонил бы фрикционный диск,
что привело бы к неравномерному износу текстолитового кольца, проскальзыванию с одной стороны и заеданию с другой. Относительно легкого противовеса более чем
достаточно, чтобы устранить этот изгибающий момент, обеспечивая работу упорного подшипника строго в условиях плоского осевого сжатия и полностью предотвращая
любое случайное проскальзывание из-за трения.
